| 品牌：中诚 | 型号：DY340F | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：DN50-1800mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：换向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 用途：截止 | 类型(通道位置)：直通式 |
| 作用对象：水 | 规格：DN50-DN1200 |

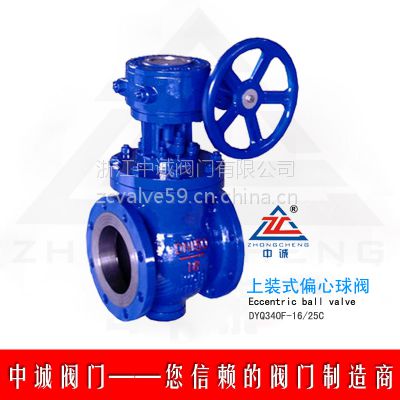

DYQ340F偏心半球阀
概述：
密封性能好：金属阀座尾端设置弹簧***密封面有足够的预顶力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门***良好的密封性能；而当介质压力较高时，介质在球体产生的不平衡力***密封。
结构特点及用途
1、 密封性能好：金属阀座尾端设置弹簧***密封面有足够的预顶力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门***良好的密封性能；而当介质压力较高时，介质在球体产生的不平衡力***密封。
2、 采用下装式阀杆，设置倒密封结构，能确保填料处可靠密封。
3、 顶装设计：只要卸下阀盖即可进行维修或更换零件。
4、 广泛适用于粉尘、颗粒、高粘度等介质。
执行标准
1、 设计和制造：GB/T12237-1989；AP1608。
2、 检验和试验：GB/T13927-1992；AP1598。
3、 法兰连接：JB/T79.1~2-1994;ASME/ANSIB16.10
性能规范
试验压力 单位:MPa
公称压力 PN | 常温 工作压力 | 壳体 试验压力 | 气密封 试验压力 | 高压密封 试验压力 |
1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
4.0 | 4.0 | 6.0 | 0.6 | 4.4 |
6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
10.0 | 10.0 | 15.0 | 0.6 | 11.0 |
Class150 | 2.0 | 3.0 | 0.6 | 2.2 |
Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
Class600 | 10.0 | 15.0 | 0.6 | 11.0 |
使用范围
壳体材料 | 阀座密封材料 | 适用温度 | 适用介质 |
碳钢C型 | PTFE | ≤150° | 水蒸气油品等 |
不锈钢 | ≤425° | ||
铬镍钛钢P型 | PTFE | ≤150° | 硝酸类 |
不锈钢 | ≤200° | ||
铬镍钼钛钢R型 | PTFE | ≤150° | 醋酸类 |
不锈钢 | ≤200° | ||
铬钼钒钢I型 | 硬质合金 | ≤550° | 蒸汽、冶炼、能源等 |
主要零件材料
阀体阀盖 | GB | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ZG15Cr1Mo1V | |||
ASTM | WCB | CF8 | CF8M | WC9 | ||||
球体 | GB | ZG2Cr13/表面特殊处理 | ZG1Cr18NiTi/表面特殊处理 | ZG0Cr18Ni12Mo2Ti/表面特殊处理 | ZG15Cr1Mo1V/表面特殊处理 | |||
ASTM | CA15+HF | CF8+HF | CF8M+HF | WC9+HF | ||||
阀杆 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 25Cr2Mo2V | |||
ASTM | 420 | 304 | 316 | F22a | ||||
阀座、密封面 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2Ti | D517 |
ASTM | PTFE | 420 | PTFE | 304 | PTFE | 304 | HF | |
填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 |
ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | |
螺栓 | GB
| 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1v | |||
ASTM | A193B7 | A320-B8 | A320-B8 | A193B16 | ||||
螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | |||
ASTM | A194 2H | A194-8 | A194-8 | A194-4 | ||||
主要连接尺寸
公称压力PN | 公称通径 | 尺寸(mm) |
| |||||||||
L | D | K | d | y | b | z-d0 | Ws | Hs | Hw | Hd | ||
1.6MPa | 50 | 2.3 | 165 | 125 | 100 | -- | 16 | 4-ф18 | 250 | 194 | -- | -- |
65 | 222 | 185 | 145 | 120 | -- | 18 | 4-ф18 | 350 | 215 | -- | -- | |
80 | 241 | 200 | 160 | 135 | -- | 20 | 8-ф18 | 500 | 218 | -- | -- | |
100 | 305 | 220 | 180 | 155 | -- | 20 | 8-ф18 | 800 | 232 | -- | -- | |
125 | 356 | 250 | 210 | 185 | -- | 22 | 8-ф18 | 800 | 255 | -- | -- | |
150 | 394 | 285 | 240 | 210 | -- | 24 | 8-ф18 | 1000 | 340 | 445 | 490 | |
200 | 457 | 340 | 295 | 265 | -- | 26 | 12-ф23 | 1200 | 410 | 490 | 540 | |
250 | 533 | 405 | 355 | 320 | -- | 30 | 12-ф23 | -- | -- | 560 | 620 | |
300 | 610 | 460 | 410 | 375 | -- | 30 | 12-ф25 | -- | -- | 630 | 705 | |
350 | 686 | 520 | 470 | 435 | -- | 34 | 16-ф25 | -- | -- | 710 | 790 | |
400 | 762 | 580 | 525 | 485 | -- | 36 | 16-ф30 | -- | -- | 840 | 920 | |
450 | 864 | 640 | 585 | 545 | -- | 40 | 20-ф30 | -- | -- | 960 | 1060 | |
500 | 914 | 715 | 650 | 608 | -- | 44 | 20-ф34 | -- | -- | 1110 | 1230 | |
2.5MPa | 50 | 216 | 165 | 125 | 100 | -- | 20 | 4-ф18 | 250 | 195 | -- | -- |
65 | 241 | 185 | 145 | 120 | -- | 22 | 8-ф18 | 350 | 215 | -- | -- | |
80 | 283 | 200 | 160 | 135 | -- | 22 | 8-ф18 | 500 | 218 | -- | -- | |
100 | 305 | 230 | 190 | 160 | -- | 24 | 8-ф23 | 800 | 232 | -- | -- | |
125 | 381 | 270 | 220 | 188 | -- | 28 | 8-ф25 | 800 | 255 | -- | -- | |
150 | 403 | 300 | 250 | 218 | -- | 30 | 8-ф25 | 1000 | 340 | 445 | 490 | |
200 | 502 | 360 | 310 | 278 | -- | 34 | 12-ф25 | 1200 | 410 | 490 | 540 | |
250 | 568 | 425 | 370 | 332 | -- | 36 | 12-ф30 | -- | -- | 560 | 620 | |
300 | 648 | 485 | 430 | 390 | -- | 40 | 16-ф30 | -- | -- | 630 | 705 | |
50 | 762 | 555 | 490 | 448 | -- | 44 | 16-ф34 | -- | -- | 710 | 790 | |
400 | 838 | 620 | 550 | 505 | -- | 48 | 16-ф34 | -- | -- | 840 | 920 | |
450 | 914 | 670 | 600 | 555 | -- | 50 | 20-ф34 | -- | -- | 960 | 1060 | |
500 | 991 | 730 | 660 | 610 | -- | 52 | 20-ф41 | -- | -- | 1110 | 1230 | |
