| 加工定制：是 | 品牌：中诚 | 型号：D71X |
| 结构形式：杠杆式 | 材质：碳钢 | 连接形式：对夹 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：美标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 用途：调节 | 类型(通道位置)：直动式 |
| 口径：D32-800 | 公称通径：D32-800 | 安装尺寸：D32-800 |
| 规格：D32-800 |

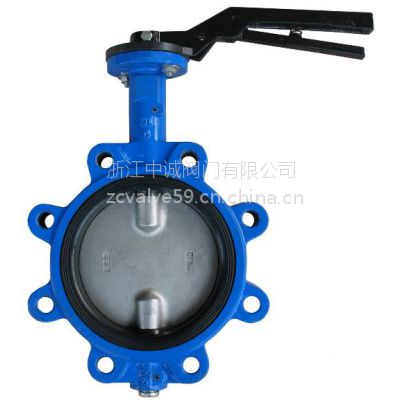

产品概述：
支耳式蝶阀适用于硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质设计制造标准：GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
结构长度标准：GB/T 12221-2005、API609、JIS B2002 连接法兰标准：GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212 压力温度等级：GB/T 12224-2005 试验检验标准：GB/T 13927-2008、API598、JIS B2003，公称压力：0.6/1.0/1.6Mpa。体材质：碳钢+内衬FEP（F46）聚全氟乙丙烯。产品规格：DN50-1000 。工作介质：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。适用温度：≤ 150 ℃
支耳式蝶阀材料明细表：
零件名称 | 材料 | 可选材料 |
阀体 | 铸铁，铸钢，不锈钢 | 球铁，铸钢不锈钢 |
阀座 |
| 丁腈橡胶、氟丁腈橡胶、 |
蝶板 | 可锻铸铁 | 铝青铜、不锈钢、 |
下轴套 | 聚四氟乙丙 | 自润黄铜 |
销轴 | 316 | 蒙乃尔 |
上轴套 | 聚四氟乙丙 | 自润黄铜 |
阀杆 | 416 | 不锈钢、蒙乃尔 |
填料垫 | F6a | - |
填料 | 柔石墨 | |
填料压套 | F6a | 不锈钢 |
填料压板 | 碳钢 | 不锈钢 |
连接支架 | 碳钢 | - |
螺栓 | B7 | 不锈钢 |
垫圈 | 碳钢 | 不锈钢 |
双头螺柱 | B7 | 不锈钢 |
六角螺母 | 2H | 不锈钢 |
支耳式蝶阀尺寸
规格（mm） | 压力等级 | ||||||||
DN | NPS | PN1.0MPa | PN1.6MPa | PN2.0MPa | 50PSI | 100PSI | 150PSI | 200PSI | 285PSI |
50 | 2 | 12 | 13 | 18 | 16 | 17 | 18 | 19 | 20 |
65 | 2-1/2 | 15 | 17 | 21 | 22 | 24 | 25 | 26 | 28 |
80 | 3 | 22 | 23 | 28 | 30 | 31 | 33 | 35 | 37 |
100 | 4 | 37 | 40 | 50 | 42 | 45 | 49 | 52 | 58 |
125 | 5 | 58 | 62 | 88 | 65 | 71 | 76 | 82 | 91 |
150 | 6 | 94 | 12 | 136 | 99 | 107 | 115 | 123 | 136 |
200 | 8 | 173 | 192 | 211 | 167 | 167 | 186 | 195 | 211 |
250 | 10 | 286 | 323 | 363 | 277 | 295 | 313 | 331 | 363 |
300 | 12 | 429 | 490 | 553 | 440 | 464 | 488 | 512 | 553 |
350 | 14 | 550 | 625 | 734 | 586 | 618 | 649 | 680 | 734 |
400 | 16 | 755 | 846 | 1551 | 1241 | 1307 | 1373 | 1439 | 1551 |
450 | 18 | 1012 | 1131 | 1969 | 1576 | 1660 | 1744 | 1827 | 1970 |
500 | 20 | 1350 | 1431 | 2077 | 1660 | 1749 | 1837 | 1926 | 2076 |
600 | 24 | 2111 | 2300 | 4200 | 3360 | 3539 | 3718 | 3896 | 4200 |
700 | 28 | 3272 | - | - | 3752 | 4213 | 4581 | - | - |
750 | 30 | 3766 | - | - | 4488 | 4903 | 5317 | - | - |
800 | 32 | 4307 | - | - | 5128 | 5548 | 6031 | - | - |
900 | 36 | 5257 | - | - | 6426 | 6878 | 7360 | - | - |
1000 | 40 | 8925 | - | - | 7787 | 8366 | 8925 | - | - |
1050 | 42 | 9023 | - | - | 7880 | 8432 | 9023 | - | - |
1200 | 48 | 12553 | - | - | 10801 | 11732 | 12554 | - | |
