| 加工定制：是 | 品牌：中诚 | 型号：D351 |
| 结构形式：杠杆式 | 材质：不锈钢 | 连接形式：对夹 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：美标 | 流动方向：单向 | 驱动方式：手动 |
| 零部件及配件：手轮 | 用途：疏水 | 类型(通道位置)：直动式 |
| 口径：DN32-1000 | 公称通径：DN32-1000 | 安装尺寸：DN32-1000 |
| 规格：DN32-1000 |

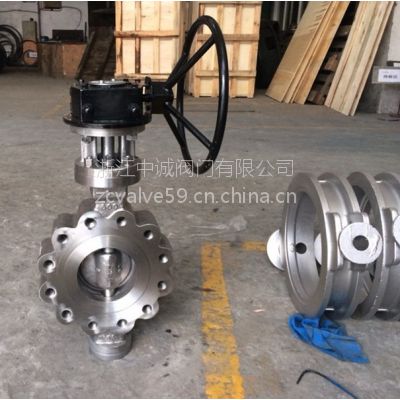

美标支耳式蝶阀由支耳式橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
美标支耳式蝶阀工作原理：
美标支耳式蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节。蝶阀全开到全关通常是小于90度，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。美标蝶阀采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
美标支耳式蝶阀产品特点：
1、流量特性趋直线，调节性能好。
2、驱动方式可选择手动、电动或气动。
3、密封件可更换，且密封可靠达到双向密封。
4、小巧轻便，容易拆装及维修，并可在任意位置安装。
5、结构简单、紧凑，操作扭矩小，90°回转开启迅速。
6、蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
7、蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
8、蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
D315系列美标支耳式蝶阀主要技术参数
公称通经 | DN（in） | 2"-36" | 2"-36" |
公称压力 | PN（MPa） | 150LB | 300LB |
实验压力Ps（MPa） | 强度试验 | 3.0 | 7.5 |
密封试验 | 2.2 | 5.5 | |
适用介质 | 水、蒸汽、油品、酸碱类、海水等 | ||
适用温度 | -40～425℃ | ||
D315系列美标支耳式蝶阀主要零件材料
名称 | 材料 |
阀体 | WCB、CFB、CF8M |
阀板 | WCB、CFB、CF8M |
帆杆 | 304、316、1Cr13 |
密封套 | 316、304 |
填料 | 柔性石墨、氟塑料 |
D315系列美标支耳式蝶阀主要连接尺寸
型号 | 英寸 | L | L1 | D | D1 | D2 | H2 | H1 | H | M | Z-d | ||||||||
毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | ||||
D315W/F 连 接 尺 寸 | 2" | 1.72 | 43 | 4.25 | 108 | 6.00 | 152 | 4.75 | 120.5 | 3.62 | 92 | 4.33 | 110 | 11.02 | 280 | 13.58 | 345 | M18 | 4-19 |
3" | 1.93 | 49 | 4.50 | 114 | 7.50 | 190 | 6.00 | 152.5 | 5.00 | 127 | 4.92 | 125 | 12.40 | 315 | 14.96 | 380 | M18 | 4-19 | |
4" | 2.20 | 56 | 5.00 | 127 | 9.00 | 229 | 7.50 | 190.5 | 6.19 | 157 | 5.70 | 145 | 13.78 | 350 | 16.34 | 415 | M20 | 8-19 | |
5" | 2.50 | 64 | 5.50 | 140 | 10.00 | 254 | 8.50 | 216 | 7.32 | 186 | 6.50 | 165 | 15.35 | 390 | 17.91 | 455 | M20 | 8-22 | |
6" | 2.75 | 70 | 5.50 | 140 | 11.00 | 279 | 9.50 | 241.5 | 8.50 | 216 | 6.89 | 175 | 17.91 | 455 | 21.45 | 545 | M20 | 8-22 | |
8" | 2.80 | 71 | 5.90 | 150 | 13.50 | 343 | 11.75 | 298.5 | 10.62 | 270 | 8.26 | 210 | 20.67 | 252 | 24.21 | 615 | M24 | 8-22 | |
10" | 3.00 | 76 | 6.30 | 160 | 16.00 | 406 | 14.25 | 362 | 12.75 | 324 | 9.84 | 250 | 23.81 | 605 | 27.36 | 695 | M24 | 12-25 | |
12" | 3.38 | 86 | 4.00 | 178 | 19.00 | 483 | 17.00 | 298.5 | 15.00 | 381 | 11.24 | 285 | 28.74 | 730 | 32.78 | 830 | M27 | 12-25 | |
14" | 3.63 | 92 | 4.20 | 190 | 21.00 | 533 | 18.75 | 362 | 16.25 | 413 | 12.60 | 320 | 31.50 | 800 | 35.43 | 900 | M27 | 12-29 | |
16" | 4.00 | 102 | 8.50 | 216 | 23.00 | 597 | 21.25 | 432 | 18.50 | 470 | 13.98 | 355 | 34.25 | 840 | 38.58 | 980 | M30 | 16-29 | |
18" | 4.50 | 114 | 8.74 | 222 | 25.00 | 635 | 22.75 | 476 | 21.00 | 533 | 14.96 | 380 | 36.22 | 920 | 40.55 | 1030 | M30 | 16-32 | |
20" | 5.00 | 127 | 9.00 | 229 | 27.50 | 399 | 25.00 | 540 | 23.00 | 584 | 16.34 | 415 | 39.37 | 1000 | 43.70 | 1110 | M33 | 20-32 | |
24" | 6.06 | 154 | 10.50 | 267 | 32.00 | 813 | 29.50 | 578 | 27.25 | 692 | 18.70 | 475 | 45.51 | 1155 | 51.37 | 1305 | M33 | 20-35 | |
30" | 6.50 | 165 | 11.50 | 292 | 38.75 | 985 | 36.00 | 635 | 33.75 | 857 | 22.38 | 580 | 54.13 | 1375 | 60.03 | 1525 | M39 | 28-35 | |
32" | 7.50 | 190 | 12.50 | 318 | 41.75 | 1060 | 38.50 | 749.5 | 36.00 | 914 | 24.80 | 630 | 56.50 | 1435 | 62.40 | 1585 | M39 | 28-41 | |
36" | 8.00 | 203 | 13.00 | 330 | 46.00 | 1168 | 42.75 | 914 | 40.25 | 1022 | 26.77 | 680 | 62.40 | 1585 | 69.48 | 1765 | M20 | 32-41 | |
